一、 用途

提放式撈矛是一種內撈工具。既象油管一樣，與落魚上部的油管接箍對扣，通過換瓦又能撈無扣管柱，然后靠心軸錐面脹開打撈爪咬緊接箍或管柱。當落魚嚴重遇卡時可順序下放，然后上提管柱即可退出打撈工具，避免事故復雜化，即減輕工人勞動強度，又可縮短修井周期。

二、 結構

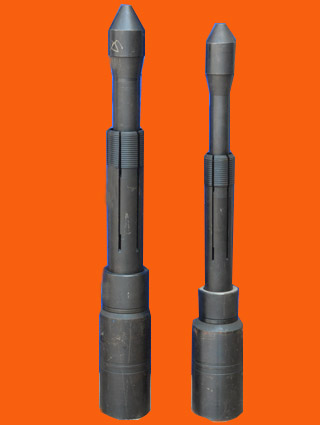

三、 照片

四、 基本參數

五、技術要求

1、撈矛接頭、芯軸、卡瓦等主要零件力學性能表如下：

2、需經調質熱處理的零件，調質后的硬度不低于260HBS;卡瓦需經表面處理，處理層深度為0.8～1.2mm，其硬度為58～62HRC。分瓣螺紋卡瓦表面硬度為45～50HRC。

3、打撈矛零件的焊接，焊縫應平整光滑。

4、打撈矛組裝后，活動件應動作靈活，可靠。

5、打撈矛外表面涂防銹漆或發黑處理.

六、特點

1、 工具結構簡單，操作方便省力。

2、 抓撈部位為油管接箍，強度大，不易受到破壞，可進行大噸位提拉。

3、 打撈時工具與落魚是絲扣咬合，通過換瓦，瓦的鋸齒咬住管柱內壁。

4、 在需要時可隨時退出工具，操作非常簡單，只需下放、上提兩個動作。

七、工作原理

在打撈過程中，心軸下部錐體首先進入魚腔，打撈爪抵住落魚上端面，帶動外套、內套和導向銷沿軌跡槽上行，當內套上端面與上接頭下端面接觸時，打撈爪依其彈性變形進入落魚內腔。此后上提管柱，打撈爪與被撈落魚已聯在一起，帶動外套、內套和導向銷相對心軸沿軌跡槽作螺旋下行運動，直到心軸、打撈爪內外錐面貼合，產生徑向脹力抓住落魚。此時導向銷處在軌跡槽的長槽內。

當需釋放落魚時再次下放工具，導向銷帶動旋轉裝置和打撈爪作上行，再次上提時導向銷處于短槽中，使心軸、打撈爪內外錐面脫開，打撈爪依其彈性變形脫開被撈接箍。

八、操作方法及注意事項

5、 根據井內接箍規格，選用相應規格撈矛。

6、 將提放式撈矛接在打撈管柱下端，下放管柱至魚頂2～3m處，開泵循環沖洗魚頂，待循環正常后停泵下放管柱。

7、 當懸重表指針回降，停止下放管柱，慢慢上提，若懸重增加，說明抓住落魚。

8、 若落魚嚴重遇卡提拉不動時，下放管柱后上提即退出落魚。

九、維修保養

每次使用后徹底清洗工具各零件，檢查打撈爪和導向銷有無損壞，如有損壞及時更換，涂油組裝，放陰干處保存。
